Jak wybrać odpowiedni filtr harmonicznych do UPS-a?

Jak wybrać odpowiedni filtr harmonicznych UPS?

We współczesnych nowoczesnych systemach elektroenergetycznych zasilacze bezprzerwowe (UPS) odgrywają kluczową rolę w zapewnianiu niezawodnego i ciągłego zasilania odbiorników krytycznych. Jednakże systemy UPS mogą generować harmoniczne, czyli niepożądane częstotliwości elektryczne, które mogą powodować różne problemy, takie jak przegrzanie sprzętu, obniżony współczynnik mocy i zakłócenia w wrażliwych urządzeniach elektronicznych. Aby złagodzić te problemy, istotny jest wybór odpowiedniego filtra harmonicznych UPS. Jako dostawca filtrów harmonicznych UPS jestem tutaj, aby podzielić się kilkoma kluczowymi uwagami, które pomogą Ci podjąć świadomą decyzję.

Zrozumienie harmonicznych i ich wpływu

Przed przystąpieniem do procesu wyboru ważne jest, aby zrozumieć, czym są harmoniczne i jak mogą wpływać na system elektryczny. Harmoniczne są wielokrotnościami częstotliwości podstawowej (zwykle 50 lub 60 Hz) i są generowane przez obciążenia nieliniowe, takie jak systemy UPS, przetwornice częstotliwości i zasilacze komputerowe. Harmoniczne te mogą zniekształcać przebiegi napięcia i prądu, prowadząc do zwiększonych strat w systemie dystrybucji energii elektrycznej, przegrzania transformatorów i kabli oraz nieprawidłowego działania wrażliwego sprzętu.

Obecność harmonicznych może również skutkować niskim współczynnikiem mocy, co oznacza, że ​​system elektryczny nie wykorzystuje energii w sposób efektywny. Niski współczynnik mocy może prowadzić do wyższych rachunków za energię elektryczną, a nawet może skutkować karami nałożonymi przez przedsiębiorstwa użyteczności publicznej. Dlatego też wybór filtra harmonicznych UPS, który może skutecznie zredukować harmoniczne i poprawić współczynnik mocy, ma ogromne znaczenie.

Rodzaje filtrów harmonicznych UPS

Na rynku dostępnych jest kilka typów filtrów harmonicznych UPS, każdy z nich ma swoje zalety i ograniczenia. Główne typy obejmują pasywne filtry harmonicznych, filtry harmonicznych mocy czynnej, hybrydowe filtry mocy czynnej i hybrydowe filtry harmonicznych.

• Pasywne filtry harmoniczne: Filtry te są najpopularniejszym i najbardziej opłacalnym rozwiązaniem ograniczającym harmoniczne. Składają się z kondensatorów, cewek i rezystorów dostrojonych do określonych częstotliwości harmonicznych. Filtry pasywne są proste w konstrukcji i mogą zapewnić znaczną redukcję harmonicznych przy stosunkowo niskim koszcie. Mają jednak pewne ograniczenia, takie jak stałe dostrojenie i niezbyt elastyczne dostosowywanie się do zmian obciążenia lub widma harmonicznych.

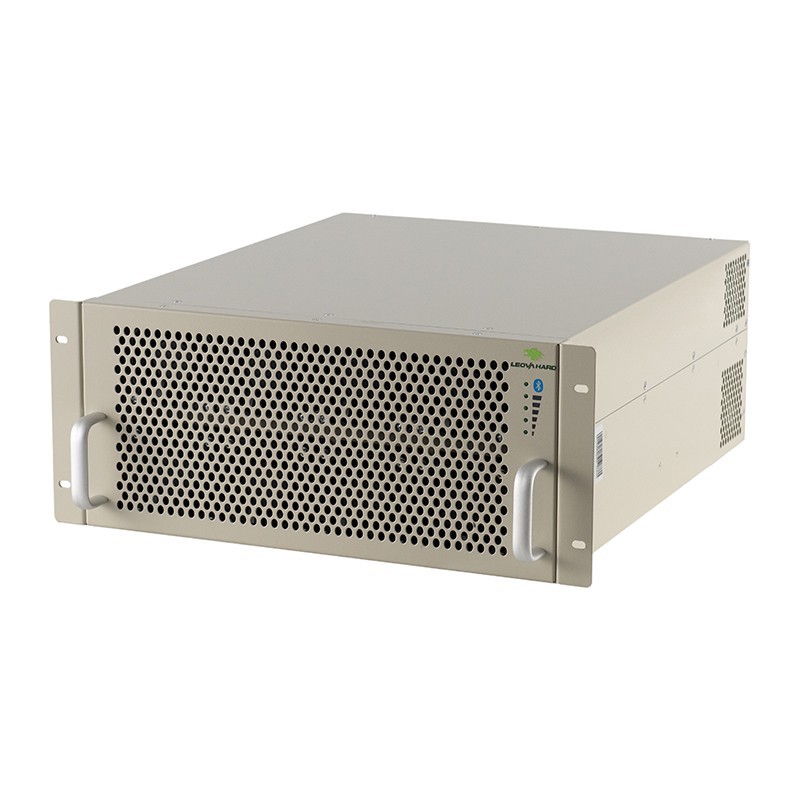

• Filtry harmonicznych mocy czynnej:Filtr harmonicznych mocy czynnejwykorzystuje zaawansowaną technologię energoelektroniki do aktywnego wykrywania i eliminacji harmonicznych w czasie rzeczywistym. Potrafią dostosować się do zmian obciążenia i widma harmonicznych, zapewniając bardziej elastyczne i skuteczne rozwiązanie w zakresie łagodzenia harmonicznych. Aktywne filtry mogą również poprawić współczynnik mocy i zmniejszyć całkowite zniekształcenia harmoniczne (THD) do bardzo niskiego poziomu. Są jednak na ogół droższe niż filtry pasywne.
• Hybrydowe aktywne filtry mocy:Hybrydowy aktywny filtr mocyłączą w sobie zalety filtrów pasywnych i aktywnych. Wykorzystują filtr pasywny, aby zapewnić podstawowy poziom redukcji harmonicznych, oraz filtr aktywny, aby precyzyjnie dostroić wydajność i dostosować się do zmian obciążenia. Filtry hybrydowe mogą stanowić ekonomiczne rozwiązanie o wysokiej wydajności i elastyczności.
• Hybrydowe filtry harmoniczne:Hybrydowy filtr harmonicznyto kolejny rodzaj rozwiązania hybrydowego, które łączy różne technologie filtrowania w celu osiągnięcia optymalnej redukcji harmonicznych. Można je zaprojektować tak, aby spełniały określone wymagania i zapewniały dobrą równowagę między kosztami a wydajnością.

Kluczowe kwestie do rozważenia przy wyborze filtra harmonicznych UPS

Wybierając filtr harmonicznych UPS, należy wziąć pod uwagę kilka czynników:

1. Widmo harmoniczne i charakterystyka obciążenia

Pierwszym krokiem jest analiza widma harmonicznych systemu UPS i charakterystyki podłączonego obciążenia. Różne obciążenia generują różne profile harmonicznych, a filtr należy wybrać w oparciu o określone częstotliwości i wielkości harmonicznych występujące w systemie. Na przykład, jeśli obciążenie składa się głównie z zasilaczy komputerowych, które zazwyczaj generują wysoki poziom trzeciej, piątej i siódmej harmonicznej, filtr powinien być zaprojektowany tak, aby skutecznie kierować te częstotliwości.

2. Moc znamionowa

Moc znamionową filtra należy wybrać w oparciu o moc systemu UPS i podłączone obciążenie. Filtr powinien być w stanie obsłużyć prąd pełnego obciążenia bez przegrzania i nasycenia. Aby zapewnić niezawodną pracę, ważne jest, aby wybrać filtr o mocy znamionowej nieco wyższej niż oczekiwane obciążenie maksymalne.

3. Wymagania dotyczące wydajności

Należy zdefiniować wymagania dotyczące wydajności pod kątem maksymalnego dopuszczalnego całkowitego zniekształcenia harmonicznego (THD) i pożądanej poprawy współczynnika mocy. Różne zastosowania mogą mieć różne wymagania, a filtr powinien być w stanie spełnić te specyfikacje. Na przykład w środowisku centrum danych do zapewnienia niezawodnego działania wrażliwego sprzętu IT może być wymagany bardzo niski współczynnik THD (np. poniżej 5%).

4. Koszt - Efektywność

Koszt jest zawsze ważnym czynnikiem. Należy zrównoważyć wymagania wydajnościowe z kosztem filtra. Filtry pasywne są na ogół najbardziej opłacalną opcją w prostych zastosowaniach ze stosunkowo stabilnymi profilami harmonicznymi. Jednakże w przypadku bardziej złożonych zastosowań lub tam, gdzie wymagane jest wysokowydajne tłumienie harmonicznych, lepszym wyborem mogą być filtry aktywne lub hybrydowe, pomimo ich wyższego kosztu.

5. Kompatybilność z Systemem UPS

Filtr powinien być kompatybilny z systemem UPS pod względem właściwości elektrycznych, interfejsów sterujących i wymiarów fizycznych. Powinien umożliwiać bezproblemową integrację z zasilaczem UPS i nie powodować żadnych zakłóceń ani problemów ze zgodnością. Niektóre filtry mogą wymagać do prawidłowego działania określonych sygnałów sterujących lub protokołów komunikacyjnych, dlatego ważne jest, aby upewnić się, że system UPS może spełnić te wymagania.

6. Konserwacja i niezawodność

Należy wziąć pod uwagę wymagania konserwacyjne i niezawodność filtra. Niektóre filtry mogą wymagać regularnej konserwacji, takiej jak wymiana kondensatora lub kalibracja, podczas gdy inne są bardziej bezobsługowe. Niezawodny filtr o długiej żywotności może w dłuższej perspektywie zmniejszyć przestoje i koszty konserwacji.

Instalacja i uruchomienie

Po wybraniu odpowiedniego filtra harmonicznych UPS, prawidłowa instalacja i uruchomienie mają kluczowe znaczenie dla zapewnienia jego optymalnej wydajności. Filtr powinien być instalowany przez wykwalifikowanego inżyniera elektryka lub technika, który jest zaznajomiony z wymogami instalacyjnymi i procedurami bezpieczeństwa. Podczas procesu uruchamiania filtr powinien zostać przetestowany, aby sprawdzić jego działanie i upewnić się, że działa w zakresie określonych parametrów.

Wniosek

Wybór odpowiedniego filtra harmonicznych UPS to kluczowa decyzja, która może mieć znaczący wpływ na wydajność i niezawodność systemu elektrycznego. Rozumiejąc różne dostępne typy filtrów, biorąc pod uwagę kluczowe czynniki, takie jak widmo harmonicznych, moc znamionowa, wymagania dotyczące wydajności, opłacalność, kompatybilność i konserwacja, możesz dokonać świadomego wyboru, który spełni Twoje specyficzne potrzeby.

Jako dostawca filtrów harmonicznych UPS, dokładamy wszelkich starań, aby dostarczać wysokiej jakości filtry, które mogą skutecznie ograniczać harmoniczne i poprawiać jakość zasilania Twojego systemu elektrycznego. Jeśli chcesz dowiedzieć się więcej o naszych produktach lub potrzebujesz pomocy w wyborze odpowiedniego filtra harmonicznych UPS do swojego zastosowania, skontaktuj się z nami w celu konsultacji i omówienia zakupu.

Referencje

• IEEE Std 519 - 2014, Zalecana praktyka i wymagania IEEE dotyczące kontroli harmonicznych w systemach elektroenergetycznych.
• „Harmoniki w systemach elektroenergetycznych: zasady, analiza i projektowanie filtrów” Nadera Mohana.
• Różne dokumenty techniczne i oficjalne dokumenty wiodących producentów zasilaczy UPS i filtrów harmonicznych.
