Filtr harmonicznych UPS
Active harmonic filter(SiC) is a new generation of active power filter (APF) designed with silicon carbide materials. Its dual-core design offers faster operation, lower losses, and higher device efficiency (>99%). Oprócz dynamicznej kompensacji harmonicznych produkty APF mogą również kompensować moc bierną, rozwiązując problemy z jakością energii, takie jak wahania napięcia i migotanie. Produkty APF wykorzystują-najnowocześniejszą--technologię sterowania do w pełni zautomatyzowanego sterowania, co czyni je preferowanym wyborem w przypadku eliminacji harmonicznych.
Opis produktów

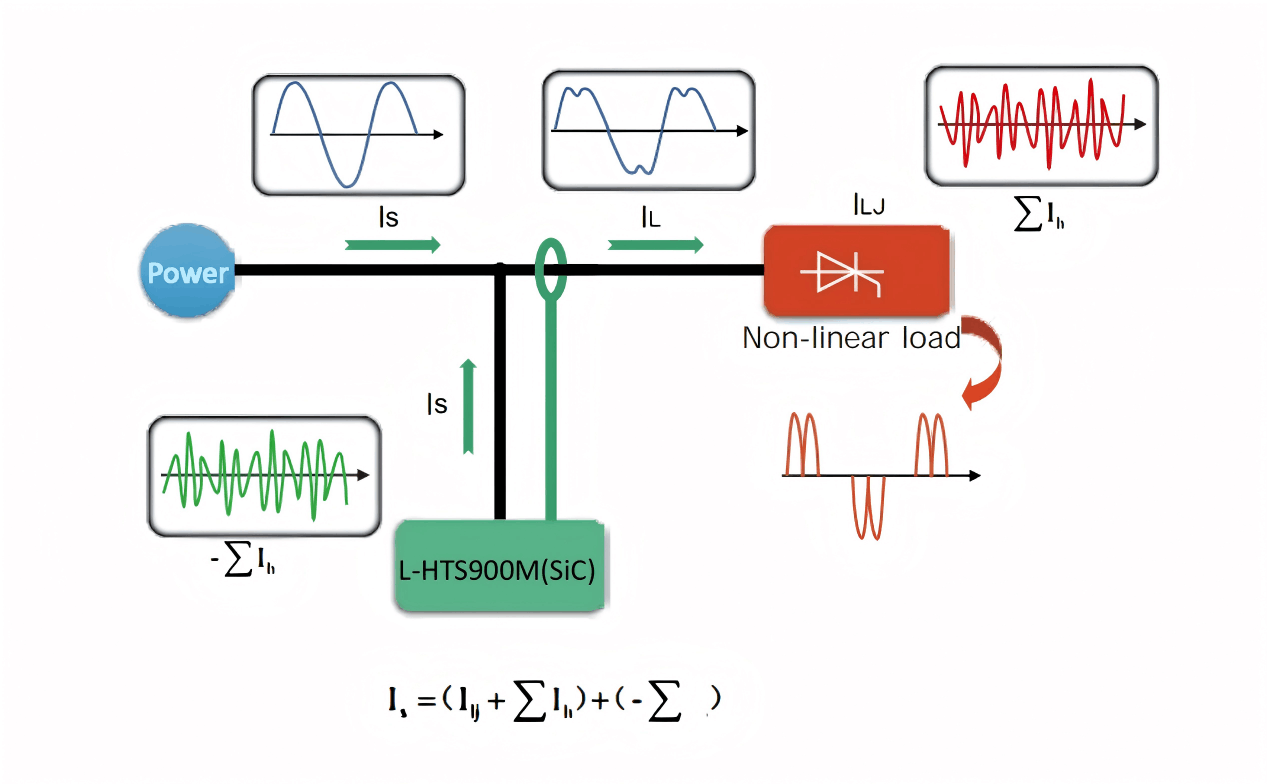

Aktywny filtr harmoniczny SiC to w pełni cyfrowe urządzenie do eliminacji harmonicznych nowej-generacji, opracowane-przez nas. W porównaniu z tradycyjną technologią oferuje wyraźne zalety, takie jak krótszy czas reakcji, niewielkie rozmiary, zwiększoną funkcjonalność, łatwą instalację i konserwację oraz proste uruchomienie. Może z łatwością skutecznie rozwiązać problemy z jakością energii. APF dynamicznie kompensuje harmoniczne, skutecznie rozwiązując takie problemy, jak niski współczynnik mocy i brak równowagi trójfazowej-jakości mocy.
W głównym urządzeniu zasilającym zastosowano element półprzewodnikowy nowej-generacji SiC Mosfet, który oferuje częstotliwość przełączania większą niż 100 kHz, dużą gęstość mocy, niskie straty i wysoką wydajność, przy współczynniku filtrowania harmonicznych do 97%. Obsługuje wiele trybów kompensacji, w tym harmonicznych, mocy biernej i niezrównoważenia trójfazowego. PCBA jest w pełni uszczelniona, co zapewnia ochronę przed kurzem, kondensacją i mgłą solną. Urządzenie oferuje elastyczne opcje instalacji (montaż-w szafce lub na ścianie-), a konserwacja jest prosta.
Cechy produktu
Arkusz danych
| Parametry elektryczne | |
| Metoda okablowania | Trzy-fazy trzy-przewody, trzy-fazy cztery-przewody |
| Napięcie robocze | 380V/220V±20% |
| Częstotliwość robocza | 50/60 Hz, ±10% |
| Specyfikacje produktu | 30A, 50A, 75A, 100A, 150A |
| Specyfikacje przekładnika prądowego | 50:5 ~ 20000:5, 50:1~20000:1 |
| Hałas | ＜65dB |
| Cechy techniczne | |
| Przełączanie urządzeń | Mosfet SiC |
| Częstotliwość przełączania | >100 kHz |
| Metody odprowadzania ciepła | Inteligentne chłodzenie powietrzem |
| Kontrola odprowadzania ciepła | Adaptacyjna regulacja prędkości wentylatora |
| Funkcje ochronne | Zabezpieczenie nadprądowe wyjścia, zabezpieczenie przed ograniczeniem prądu wyjściowego, zabezpieczenie przed nad- temperaturą, zabezpieczenie przed przepięciem szyny DC, zabezpieczenie pod napięciem na wejściu AC, zabezpieczenie nad napięciem na wejściu AC, zabezpieczenie przed awarią systemu sterowania, zabezpieczenie przed uszkodzeniem elementów obwodu głównego i zabezpieczenie przed rozłączeniem |
| Wydajność kompensacyjna | |
| Szybkość filtrowania harmonicznych | ＞97% |
| Ogólna wydajność | Większy lub równy 99% |
| Aktywna utrata mocy | ＜1% |
| Zakres filtrowania harmonicznych | Harmoniczne od 2. do 50. można indywidualnie kontrolować i konfigurować. |
| Całkowity czas reakcji | ＜5ms |
| Tłumienie rezonansu | Aktywne hamowanie |
| Interfejs wyświetlacza | |
| Ekran wyświetlacza | Kolorowy ekran dotykowy o przekątnej 7- stóp |
| Język | Chiński, angielski i konfigurowalne języki. |
| Wyświetlacz baterii | Wyświetla dane, w tym współczynnik zniekształceń, współczynnik mocy, moc, napięcie i prąd. |
| Interfejs komunikacyjny i typ protokołu | Protokoły RS485, TCP/IP, Modbus i-transmisja danych na duże odległości 4G. |
| Warunki środowiskowe | |
| Temperatura robocza | -25 stopni ~+50 stopni |
| Wilgotność względna | <95%, no condensation |
| Wysokość | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Inni | |
| Poziom ochrony | Stopień ochrony IP20, inne poziomy dostępne na życzenie. |
| Metoda instalacji | Montaż w stojaku-, montaż na ścianie-, konfiguracje zintegrowanych szafek. |
Q&A
Jakie są zalety tranzystorów MOSFET SiC?
Natomiast tranzystory MOSFET SiC charakteryzują się wysokimi napięciami wytrzymywanymi, niską-rezystancją i dużą-szybkością przełączania ze względu na endemiczną charakterystykę SiC (i jego właściwości o szerokim pasmie wzbronionym). W przeciwieństwie do IGBT, konstrukcja urządzenia nie generuje prądu końcowego, co oznacza, że straty przełączania mogą być utrzymywane na niskim poziomie.
Jak wydajne są tranzystory MOSFET SiC?
SiC MOSFETs have demonstrated transformative capabilities in our manufactured AHF systems, resulting in significantly improved system efficiency (>98.8%) and increased switching frequency (>100 kHz).
