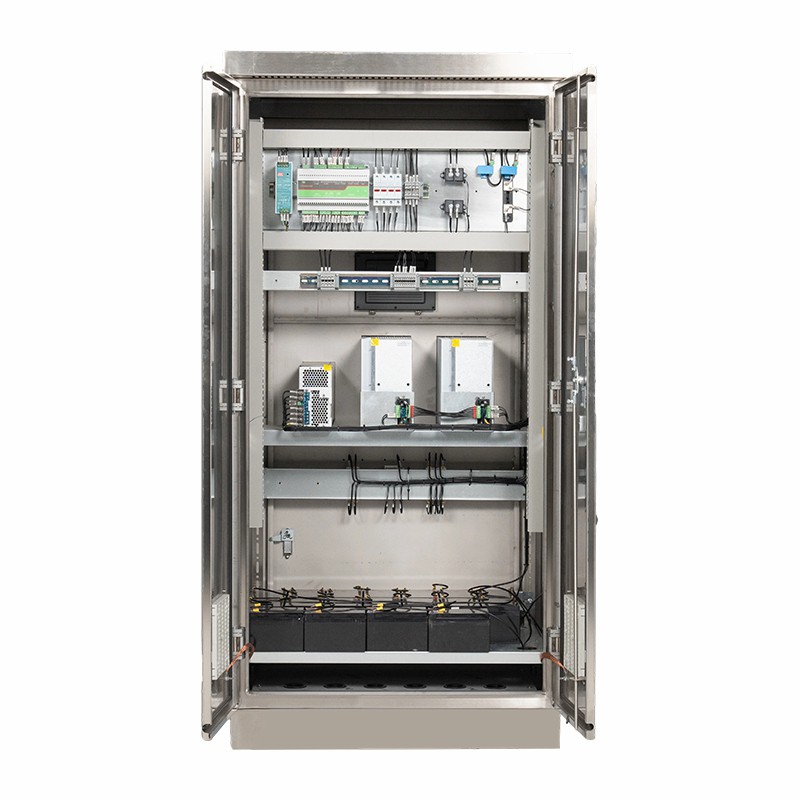

Przegląd systemu łącza DC VFD: Hub energetyczny i obsługa kluczowych technologii dla przetwornic częstotliwości

W systemie napędu o zmiennej częstotliwości (VFD) obwód prądu stałego, jako główny element łączący przedni-moduł prostowniczy z tylnym-inwerterem, pełni wiele funkcji, takich jak buforowanie energii, stabilizacja napięcia i tłumienie harmonicznych. Jest to kluczowy podsystem decydujący o niezawodności i jakości zasilania pracy VFD. Zasadniczo prostuje prąd przemienny na prąd stały, przechowuje go i reguluje, zapewniając stabilne i kontrolowane zasilanie prądem stałym do stopnia falownika, osiągając w ten sposób precyzyjną regulację prędkości i momentu obrotowego silnika.

Podstawowe elementy systemu łącza prądu stałego obejmują obwód prostownika, kondensator szyny prądu stałego (lub cewkę indukcyjną) oraz odpowiednie obwody filtrujące, zabezpieczające i monitorujące. Obwód prostownika często wykorzystuje niekontrolowane prostowanie diodowe lub kontrolowane schematy prostowania tyrystorowego/IGBT. Pierwsza ma prostą konstrukcję i niski koszt, jest odpowiednia do scenariuszy o niskich wymaganiach dotyczących wejściowego współczynnika mocy; ten ostatni może poprawić współczynnik mocy i stłumić harmoniczne poprzez kontrolę fazy, ale zwiększa złożoność systemu. Pulsujące napięcie wyjściowe prądu stałego z prostownika jest filtrowane przez kondensator szyny prądu stałego, tworząc stosunkowo stabilne napięcie prądu stałego, zapewniające energię dla mostka falownika.

Podstawową funkcją łącza prądu stałego jest przede wszystkim buforowanie energii. Ze względu na różnice czasowe pomiędzy wyjściami prostownika i falownika (np. energia wsteczna generowana podczas hamowania regeneracyjnego silnika), kondensator szyny DC może absorbować lub uwalniać chwilowe różnice mocy, zapobiegając wpływowi drastycznych wahań napięcia DC na stabilność falownika. Po drugie, racjonalnie projektując wartość kondensatora i topologię szyny, można skutecznie stłumić harmoniczne-po stronie wejściowej, redukując zanieczyszczenie sieci energetycznej. Zwłaszcza w scenariuszach przemysłowych, w których wiele przetwornic częstotliwości pracuje równolegle, ujednolicony projekt filtrowania łącza prądu stałego może znacząco poprawić ogólną jakość zasilania systemu.

Pod względem właściwości technicznych stabilność napięcia obwodu prądu stałego wpływa bezpośrednio na wydajność wyjściową VFD. Nadmierne napięcie magistrali może spowodować uszkodzenie modułu falownika w wyniku przepięcia, natomiast niewystarczające napięcie może prowadzić do niewystarczającego momentu wyjściowego lub nawet wyłączenia. Dlatego nowoczesne przetwornice częstotliwości są zazwyczaj wyposażone w obwody monitorowania napięcia prądu stałego i obwody zabezpieczające, wyzwalające mechanizmy, takie jak redukcja częstotliwości, wyłączanie lub rozpraszanie energii (np. aktywacja rezystora hamowania), gdy napięcie przekracza próg. Ponadto do przetwarzania energii regeneracyjnej w niektórych-wysokiej klasy systemach wprowadza się aktywne jednostki prostownicze-front-end (AFE) lub jednostki sprzężenia zwrotnego, które odwracają energię hamowania na sprzężenie zwrotne prądu przemiennego zgodnego w fazie i częstotliwości z siecią energetyczną, poprawiając efektywność energetyczną i zmniejszając straty ciepła.

Projekt łącza prądu stałego wymaga wszechstronnego uwzględnienia charakterystyki mocy wejściowej, bezwładności obciążenia, częstotliwości hamowania i warunków środowiskowych. Na przykład obciążenia-o dużej bezwładności wymagają większych kondensatorów szynowych, aby pochłonąć energię regeneracyjną; Środowiska o wysokiej-temperaturze wymagają użycia-kondensatorów odpornych na wysoką temperaturę i zoptymalizowanych struktur rozpraszania ciepła. Dzięki zastosowaniu urządzeń półprzewodnikowych-z szeroką przerwą wzbronioną częstotliwość przełączania i wydajność łączy prądu stałego stale się poprawia, a rozmiar i koszt są stopniowo optymalizowane, co czyni je szerzej stosowanymi w nowych napędach energetycznych, inteligentnej produkcji i precyzyjnej kontroli prędkości.

Jako „centrum energetyczne” napędów VFD, system łącza prądu stałego umożliwia elastyczne dopasowanie mocy prądu przemiennego do obciążenia silnika poprzez synergiczne efekty prostowania, filtrowania, magazynowania energii i ochrony, zapewniając niezbędne wsparcie techniczne dla wydajnej, stabilnej i inteligentnej pracy nowoczesnych przemysłowych systemów napędowych.
